Обзор кондиционеров, вентиляции и спецтехники

Основные типы кондиционеров

Кондиционирование воздуха — это процесс поддержания заданных параметров температуры и влажности в помещении. В зависимости от конструктивного исполнения и способа монтажа различают несколько основных типов климатического оборудования. Выбор конкретного варианта определяется площадью помещения, архитектурными ограничениями и требуемой мощностью охлаждения. Далее рассмотрены наиболее распространённые группы кондиционеров, их устройство и сферы применения.

Сплит-системы и мульти-сплит: устройство и различия

Сплит-система состоит из двух блоков — внутреннего (испарительного) и наружного (конденсаторного), соединённых медными трубопроводами, по которым циркулирует хладагент. Внутренний блок размещается в помещении, наружный — на фасаде здания, кровле или в технической зоне. Такая компоновка позволяет изолировать шумный компрессор и конденсатор за пределами комнаты, что снижает уровень звука до 20–30 дБ(A) для внутреннего блока. Следует учитывать, что установка кондиционеров в чите влияет на эффективность и долговечность работы системы.

Мульти-сплит-система отличается тем, что один наружный блок обслуживает от двух до пяти (в некоторых случаях до девяти) внутренних блоков. Каждый внутренний блок может работать независимо, потребляя хладагент через распределительный коллектор. Преимущество — меньшее количество наружных блоков на фасаде, что важно для сохранения архитектурного облика. Однако при выходе из строя единого наружного модуля теряют работоспособность все подключённые внутренние блоки. Кроме того, длина трассы хладагента в мульти-сплит ограничена: для бытовых моделей суммарная протяжённость не превышает 20–30 метров, перепад высот между блоками — до 10–15 метров.

По типу внутреннего исполнения сплит-системы бывают настенными (самый массовый вариант, мощность до 7–8 кВт), напольно-потолочными, канальными, кассетными и колонными. Мульти-сплит чаще всего комплектуется настенными или кассетными моделями.

Оконные, мобильные и кассетные модели: особенности применения

Оконные кондиционеры — моноблочные устройства, устанавливаемые в оконный проём или в стеновой проём. Все элементы (компрессор, конденсатор, испаритель, вентиляторы) размещены в одном корпусе. Такая конструкция проще в монтаже, но уступает сплит-системам по уровню шума — 45–55 дБ(A), и снижает светопропускание окна. Оконные модели удобны для арендуемых помещений или дач, где нежелательно сверлить стену. Холодопроизводительность обычно от 1,5 до 3,5 кВт.

Мобильные (напольные) кондиционеры также являются моноблоками, но перемещаются на колёсиках. Они забирают воздух из комнаты и выбрасывают горячий воздух через гибкий воздуховод (диаметром 120–150 мм) в форточку или окно. Эффективность мобильных кондиционеров ниже из-за того, что часть охлаждённого воздуха может удаляться вместе с отводимым теплом. Усреднённый показатель EER (Energy Efficiency Ratio) для мобильных моделей — 2,5–2,9, тогда как у хорошей сплит-системы он превышает 3,5. Такие устройства применяются в ситуациях, когда невозможен стационарный монтаж.

Кассетные кондиционеры относятся к внутренним блокам сплит-систем, устанавливаются заподлицо в подвесной потолок. Воздух забирается через центральную решётку и подаётся по четырём направлениям, что обеспечивает равномерное распределение охлаждённого потока. Модели с высотой корпуса 200–300 мм подходят для помещений с ограниченным межпотолочным пространством. Кассетные кондиционеры применяются в офисах, магазинах, ресторанах — там, где требуется скрытый монтаж и широкий охват зоны.

Принцип работы холодильного цикла

Все компрессионные кондиционеры работают на основе обратного цикла Карно. Рабочее тело (хладагент) отбирает тепло из помещения, перемещает его на улицу и вновь возвращается в испаритель. Процесс состоит из четырёх стадий: сжатия, конденсации, дросселирования и испарения. Ниже описана роль каждого элемента в этом цикле.

Компрессор, конденсатор, испаритель и дроссель: роль каждого элемента

Компрессор — герметичный агрегат, который всасывает газообразный хладагент низкого давления (0,4–0,6 МПа) из испарителя и сжимает его до высокого давления (1,5–2,5 МПа). При сжатии температура газа повышается до 70–90 °C. Компрессоры бывают поршневые, спиральные (скролл), роторные и винтовые; в бытовых сплит-системах наиболее распространены роторные и спиральные.

Конденсатор — теплообменник, расположенный в наружном блоке. Через него продувается уличный воздух с помощью осевого вентилятора. Горячий газообразный хладагент отдаёт тепло и переходит в жидкую фазу, при этом температура конденсации составляет 40–55 °C в зависимости от типа фреона. В современных моделях используются медно-алюминиевые теплообменники (трубки медные, рёбра алюминиевые) с гидрофильным покрытием, улучшающим отвод конденсата.

Дроссельное устройство (терморегулирующий вентиль или капиллярная трубка) снижает давление жидкого хладагента. При прохождении через узкое отверстие давление падает до 0,3–0,6 МПа, и хладагент частично вскипает. Температура жидкости при дросселировании опускается до 5–10 °C. В инверторных системах часто используется электронный расширительный клапан (EEV), позволяющий точно регулировать поток хладагента.

Испаритель — теплообменник во внутреннем блоке, в котором жидкий хладагент кипит при низком давлении, отбирая тепло от помещения. Температура кипения обычно 5–10 °C, воздух комнаты остывает, а фреон полностью переходит в газообразное состояние. В испарителях применяют медные трубы с алюминиевым оребрением; шаг рёбер 1,5–2,5 мм.

Примечание: в режиме теплового насоса холодильный цикл обращается: испаритель и конденсатор меняются ролями с помощью четырёхходового клапана. Это позволяет использовать кондиционер для обогрева при уличных температурах до –10…–15 °C (для моделей с зимним комплектом).

Инверторное регулирование в сравнении с on/off-режимом

Традиционный (on/off) кондиционер работает в режиме «включён — выключен». Компрессор крутится на одной частоте (50 Гц для бытовых сетей 220 В), и при достижении заданной температуры он отключается, затем включается вновь при отклонении на 1–2 °C. Это приводит к циклическим колебаниям температуры и повышенным пусковым токам (до 5–7 номинальных значений), что снижает энергоэффективность и срок службы компрессора.

Инверторный кондиционер оснащён преобразователем частоты (инвертором), который меняет частоту вращения компрессора от 15–20 до 120–150 Гц. Это позволяет плавно регулировать холодопроизводительность в диапазоне 25–100 % от номинала. Преимущества инверторного регулирования:

• Снижение колебаний температуры воздуха в помещении (точность поддержания ±0,5 °C).
• Уменьшение расхода электроэнергии на 30–40 % (SEER таких моделей достигает 6,5–8,5).
• Меньший уровень шума и вибраций при работе на малых оборотах.
• Более быстрый выход на заданную температуру (компрессор может кратковременно работать на повышенной частоте).

Недостаток инверторных моделей — более высокая стоимость и чувствительность к качеству питающего напряжения (скачки могут повредить электронный модуль). Тем не менее, за счёт экономии электроэнергии разница в цене окупается за 2–4 сезона в регионах с длительным использованием.

Системы вентиляции: естественная и механическая

Вентиляция обеспечивает необходимый воздухообмен — удаление загрязнённого воздуха и подачу свежего. По способу побуждения движения воздуха различают естественную и механическую (принудительную) вентиляцию. Естественная вентиляция работает за счёт разности плотностей воздуха внутри и снаружи здания, а также ветрового давления. Она не требует вентиляторов, но её производительность нестабильна и зависит от погоды. В современных герметичных зданиях со стеклопакетами естественный воздухообмен часто недостаточен (ниже норм 30 м³/ч на человека по СНиП 41-01-2003), поэтому применяют механические системы.

Приточно-вытяжные установки с рекуперацией тепла

Приточно-вытяжная установка (ПВУ) — устройство, которое принудительно подаёт свежий воздух в помещение и удаляет отработанный. Рекуператор — теплообменник, в котором тепло удаляемого воздуха передаётся приточному потоку без их смешивания. Эффективность рекуперации (η) достигает 70–90 % для пластинчатых и роторных теплообменников. Например, при наружной температуре –10 °C и внутренней +22 °C приток нагревается до +16…+20 °C за счёт теплообмена с вытяжкой. Это существенно снижает нагрузку на систему отопления.

Типы рекуператоров:

• Пластинчатые — компактные, без движущихся частей, эффективность 50–80 %. Возможно образование конденсата и наледи при низких температурах (требуют оттайки).
• Роторные — вращающийся барабан с ячеистым наполнителем, переносящий тепло от вытяжки к притоку. Эффективность до 90 %, но допускают частичный переток запахов (до 5–10 %).
• Гликолевые — жидкостный контур, устанавливаемый в удалённых воздуховодах. Эффективность 45–60 %.

ПВУ с рекуперацией оснащаются фильтрами (класса G4–F9), калориферами (электрическими или водяными) и автоматикой. Такие установки целесообразны в коттеджах, офисах и административных зданиях, где требуются стабильный воздухообмен и экономия тепла.

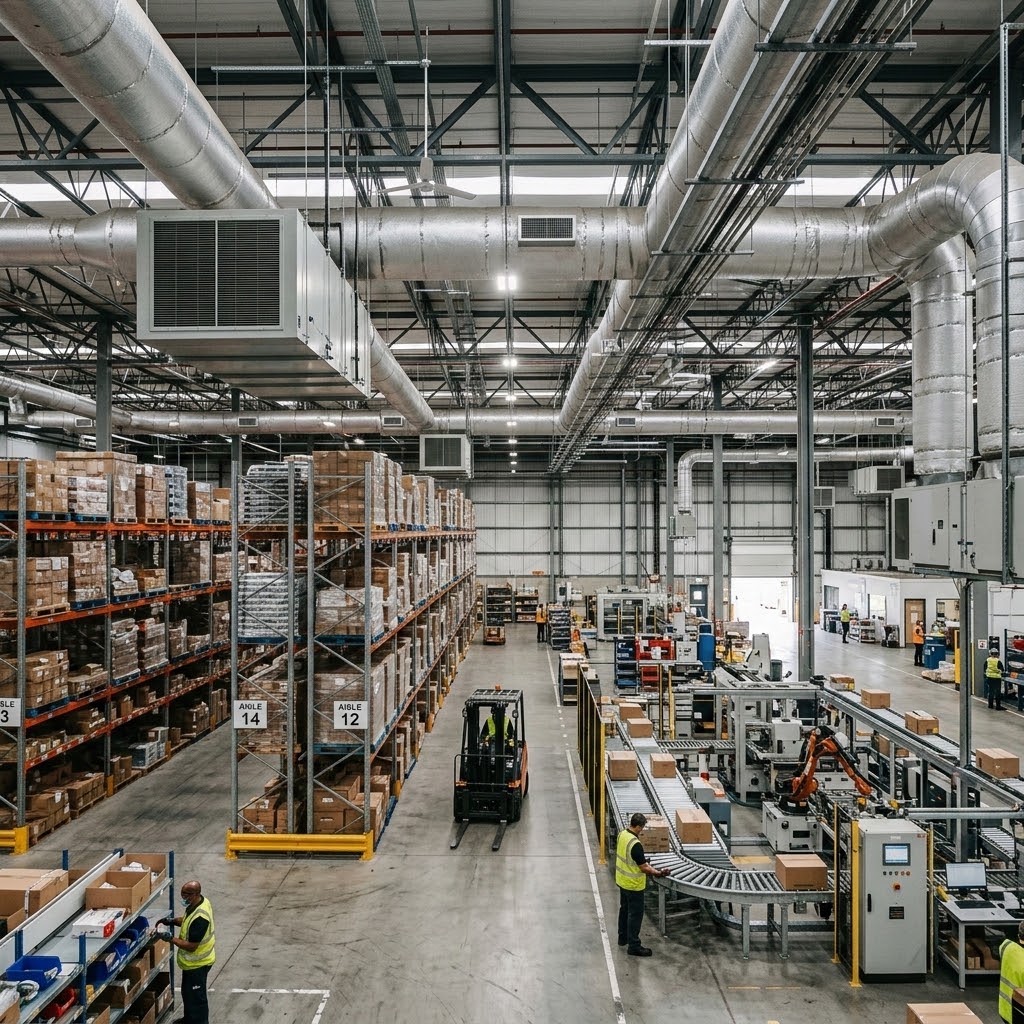

Канальные и бесканальные схемы распределения воздуха

Канальная вентиляция — система воздуховодов, по которым воздух подаётся в отдельные комнаты и удаляется из них. Воздуховоды изготавливаются из оцинкованной стали (прямоугольные или круглые сечения) или гибких алюминиевых труб. Приточные установки работают с сетью воздуховодов для раздачи воздуха через решётки или диффузоры. Канальные схемы требуют проектирования и балансировки, но позволяют обслуживать весь этаж или здание централизованно.

Бесканальная вентиляция использует локальные устройства (приточные клапаны, бризеры, вытяжные вентиляторы), установленные непосредственно в стену или оконный проём. Такие схемы проще в монтаже, но не обеспечивают централизованного управления воздухообменом. Например, приточный клапан диаметром 100–150 мм пропускает до 30–50 м³/ч воздуха за счёт разности давлений (естественная вентиляция) или с помощью вентилятора. Бесканальная вентиляция применяется в небольших квартирах и комнатах, где нет возможности прокладки воздуховодов.

Выбор между канальной и бесканальной схемой определяется высотой потолков, планировкой, требованиями к шуму и воздухораспределению.

Критерии выбора оборудования для помещения

Подбор кондиционера или системы вентиляции — инженерная задача, решаемая на основе расчёта теплового баланса и нормативов воздухообмена. Ошибочный расчёт ведёт к перерасходу средств, дискомфорту или неэффективной работе оборудования.

Расчёт холодопроизводительности и воздухообмена

Холодопроизводительность кондиционера измеряется в киловаттах (кВт) или британских тепловых единицах в час (BTU/h). Для бытовых помещений распространён упрощённый метод: на каждые 10 м² площади потолка (высота до 3 м) принимается 1 кВт охлаждения. Например, для комнаты 25 м² нужна модель мощностью 2,5 кВт (≈ 9000 BTU/h). Однако этот метод не учитывает дополнительные источники тепла (люди, техника, солнечная радиация), поэтому более точным считается расчёт по суммарным теплопритокам.

Воздухообмен рассчитывается по кратности или по количеству людей. Согласно СП 60.13330.2020, норма подачи свежего воздуха для жилых помещений составляет 30 м³/ч на одного человека. Для комнаты с двумя жильцами минимальный воздухообмен — 60 м³/ч. В офисах и торговых залах может требоваться 60–120 м³/ч на человека в зависимости от интенсивности движения.

Таблица ниже показывает рекомендованные мощности кондиционера для помещений с типичными теплопритоками (высота 2,7 м, помещение без значительных источников тепла, один человек):

Для помещений с большим количеством окон (южная сторона, без внешних жалюзи) мощность увеличивают на 15–30 %. Для серверных или кухонь расчёт ведётся отдельно по суммарному тепловыделению оборудования.

Учёт теплопритоков от людей, техники и солнечного излучения

Теплопритоки делятся на внешние (солнечная радиация, теплопередача через стены и окна) и внутренние (люди, осветительные приборы, электронное оборудование). Один взрослый человек выделяет около 100–120 Вт тепла в состоянии покоя в помещении с умеренной активностью. Для офиса с активной работой (компьютеры, оргтехника) тепловыделения от одного рабочего места достигают 200–300 Вт.

Солнечное излучение вносит значительную долю: для окна площадью 1,5 м² с обычным стеклопакетом без штор теплоприток может составлять 200–400 Вт в солнечный день (в зависимости от ориентации и времени суток). Южные и западные окна дают наибольший вклад. Для снижения теплопритоков применяют жалюзи, солнцезащитные плёнки или тонированные стёкла.

Теплопередача через наружные стены и крышу рассчитывается по формуле Q = K × S × ΔT, где K — коэффициент теплопередачи (для кирпичной стены толщиной 0,38 м K≈2,0 Вт/(м²·°C), для утеплённой стены — 0,3–0,5). ΔT — разность температур снаружи и внутри (для летних условий принимают 10–15 °C). Сумма всех теплопритоков даёт требуемую холодопроизводительность.

«Расчёт теплопритоков — не опциональный шаг, а обязательное условие долговечной работы кондиционера. Недостаток мощности ведёт к непрерывной работе компрессора, перегреву и сокращению ресурса; избыток — к частым циклам включения/выключения и плохой осушке воздуха.»

Монтаж и эксплуатация: типовые ошибки и правила ухода

Даже правильно подобранное оборудование не обеспечит заявленных характеристик при некачественном монтаже. Большинство неисправностей кондиционеров (до 80 % по данным сервисных центров) связаны с ошибками установки или несоблюдением правил эксплуатации.

Требования к размещению наружного блока и трассам хладагента

Наружный блок кондиционера должен устанавливаться на прочной, ровной поверхности (кронштейны, бетонное основание) с обеспечением беспрепятственного доступа воздуха к теплообменнику. Минимальное расстояние от задней стенки блока до стены — 15–20 см, до потолка или преграды сверху — не менее 60 см. Не допускается размещение блока в замкнутом пространстве без вентиляции (например, в остеклённой лоджии без отвода горячего воздуха).

Трасса хладагента соединяет внутренний и наружный блоки. Она состоит из двух медных труб (жидкостной и газовой), теплоизоляции (пенополиуретан слоем 9–13 мм), кабелей управления и дренажного шланга. Максимальная длина трассы для бытовых сплит-систем — 15–25 м, перепад высот — до 10–15 м (производитель указывает в техническом паспорте). Удлинение трассы сверх лимита ведёт к падению производительности и требует добавления масла в компрессор. Каждые 5 метров сверх стандартной длины снижают холодопроизводительность на 2–5 %.

Типовая ошибка — недостаточная теплоизоляция газовой трубы. Она приводит к конденсации влаги и коррозии, а также к потере эффективности. Допускается использование труб из меди с толщиной стенки от 0,8 до 1,0 мм (в зависимости от диаметра: для R32 и R410A применяют стенку 0,8 мм для жидкостной линии 6,35 мм и 0,9 мм для газовой 9,52 мм).

Вакуумирование трассы перед открытием вентилей обязательно. Вакуумный насос должен откачивать воздух и влагу до остаточного давления 50–100 Па в течение 10–20 минут. Пропуск вакуумирования или недостаточное время откачки оставляет влагу в системе, образует кислоты, которые разрушают компрессор.

Регламент серийного обслуживания и признаки неисправностей

Кондиционер требует регулярного обслуживания для поддержания эффективности и срока службы. Рекомендуемая периодичность:

1. Ежемесячно (в сезон): очистка фильтров внутреннего блока (съёмные пластиковые или синтетические сетки). Забитый фильтр увеличивает сопротивление потоку воздуха, снижает холодопроизводительность на 10–15 % и перегружает вентилятор.
2. Один раз в год (перед началом сезона): проверка уровня хладагента (не должно быть утечек), состояние дренажной системы, контактов электрических соединений, вибрации компрессора. Очистка теплообменников наружного и внутреннего блоков от пыли и грязи с помощью пылесоса или пара.
3. Каждые 2–3 года: полная замена хладагента при необходимости (если система была разгерметизирована), проверка масла в компрессоре.

Признаки неисправностей, требующие вызова специалиста:

• Кондиционер не включается или самопроизвольно выключается.
• Снижение расхода воздуха или появление неприятного запаха.
• Наличие влаги около внутреннего блока (течь дренажа).
• Посторонний шум (стук, скрежет, гул) при работе компрессора или вентилятора.
• Лёд на трубках или на внешнем теплообменнике (нормально только при обогреве ниже –10 °C при отсутствии автоматики оттайки).
• Код ошибки на дисплее пульта.

Для вентиляционных систем с рекуперацией обслуживание включает замену фильтров каждые 3–6 месяцев (или по достижении предельной загрязнённости — перепад давления на фильтре более 150 Па), очистку теплообменника рекуператора от пыли (один раз в год), проверку герметичности воздуховодов. В системах с водяными калориферами проводится контроль температуры обратного теплоносителя и отсутствие воздушных пробок.
