Циркуляционные насосы для частных домов и промышленных объектов: виды и особенности

Подробная информация есть по ссылке сайт

Принцип работы и основные типы циркуляционных насосов

Циркуляционный насос обеспечивает принудительное перемещение жидкости по замкнутому контуру системы отопления, теплого пола или горячего водоснабжения. В отличие от гравитационной циркуляции, где теплоноситель движется за счет разницы плотностей, насос создает стабильный напор, позволяющий использовать трубы малого диаметра, поддерживать заданную температуру во всех помещениях и подключать сложные гидравлические схемы. В каталогах специализированных магазинов представлен большой выбор циркуляционных насосов, отличающихся конструкцией ротора, мощностью и сферой применения. Основное различие между моделями заключается в способе охлаждения и смазки двигателя, что определяет их шумовые характеристики, ресурс и область эксплуатации. Рабочее колесо насоса, установленное на валу электродвигателя, передает энергию жидкости, создавая разность давлений на входе и выходе. Теплоноситель всасывается в центр колеса и под действием центробежной силы выбрасывается к периферии корпуса, после чего поступает в трубопровод. Гидравлическое сопротивление системы складывается из потерь на трение в трубах, местных сопротивлений (фитинги, краны, запорная арматура) и, в случае открытых систем, геодезической высоты подъема. Насос должен преодолеть это сопротивление, чтобы обеспечить расчетный расход жидкости.

Насосы с мокрым ротором: конструкция и особенности

В насосах с мокрым ротором двигатель частично или полностью погружен в перекачиваемую жидкость. Ротор вращается внутри стакана из нержавеющей стали, который отделяет обмотку статора от теплоносителя. Жидкость отводит тепло от двигателя и одновременно смазывает подшипники скольжения, обычно изготовленные из графита или керамики. Отсутствие сальников и уплотнений вала делает конструкцию практически герметичной. Основное преимущество такой схемы — низкий уровень шума. Насосы с мокрым ротором работают почти бесшумно, что делает их предпочтительным выбором для жилых помещений, где оборудование устанавливается непосредственно в котельной или на кухне. Энергопотребление у бытовых моделей не превышает 100–150 Вт, а КПД составляет около 40–55 %. Однако из-за малого воздушного зазора между ротором и статором и вязкостных потерь рабочие характеристики ограничены напором до 12–15 метров и производительностью до 10–15 м³/ч. Корпуса изготавливают из чугуна, силумина или термопластика, устойчивого к коррозии. Обслуживание таких насосов минимально: достаточно периодически удалять воздух из корпуса и проверять отсутствие загрязнений на фильтре грубой очистки. Основной недостаток — чувствительность к качеству теплоносителя. Абразивные частицы, ржавчина или накипь разрушают подшипники, что приводит к заклиниванию ротора. Для систем с жесткой водой или старой чугунной арматурой рекомендуется устанавливать сетчатый фильтр на подающей линии.

Согласно данным производителей, при эксплуатации насоса с мокрым ротором в незамерзающей жидкости (этиленгликоль, пропиленгликоль) вязкость теплоносителя снижает напор на 8–12 % по сравнению с водой при той же температуре. Этот факт необходимо учитывать при подборе модели.

Насосы с сухим ротором: когда они необходимы

В насосах с сухим ротором двигатель полностью изолирован от перекачиваемой жидкости. Ротор и статор находятся в воздушной среде, а герметизация вала обеспечивается скользящим торцевым уплотнением (механическим сальником). Такая конструкция позволяет использовать двигатели большой мощности — от нескольких сотен ватт до десятков киловатт, достигая напора до 100 метров и производительности свыше 200 м³/ч. КПД насосов с сухим ротором составляет 60–75 %, что значительно выше, чем у мокрых аналогов. Это особенно важно при работе в непрерывном режиме на промышленных объектах, где разница в потреблении электроэнергии измеряется тысячами киловатт-часов в год. Однако из-за необходимости охлаждения двигателя воздухом корпус имеет ребра и часто оснащается отдельным вентилятором, что создает шум 55–70 дБ. Для встроенной установки в котельных частных домов такие насосы подходят редко. Основной эксплуатационный недостаток — необходимость регулярного контроля состояния торцевого уплотнения. Средний ресурс механического сальника составляет 2–4 года непрерывной работы, после чего требуется его замена. Утечка теплоносителя через уплотнение — наиболее частая неисправность. При выборе между мокрым и сухим ротором важно обращать внимание не только на мощность, но и на доступность сервисного обслуживания.

Критерии выбора циркуляционного насоса для частного дома

Для индивидуальных систем отопления и водоснабжения ключевыми параметрами являются производительность (расход), напор и акустический комфорт. Неправильный подбор ведет либо к недостаточному прогреву дальних радиаторов, либо к шуму потока в трубах из-за избыточной скорости движения жидкости.

Расчет производительности и напора для системы отопления

Производительность насоса Q (м³/ч) определяется тепловой мощностью системы и разностью температур подачи и обратки. Расчет ведется по формуле: Q = P / (Δt × 1,163), где P — теплопотери здания (кВт), Δt — расчетный перепад температур (обычно 10–20 °C для радиаторных систем, 5–10 °C для теплого пола). Например, для дома с теплопотерями 12 кВт и Δt 20 °C потребный расход составит 12 / (20 × 1,163) ≈ 0,52 м³/ч. Напор H (м) должен превышать суммарное гидравлическое сопротивление системы. Для двухтрубной разводки в доме до 200 м² сопротивление редко превышает 4–6 метров. В однотрубных системах (ленинградка) потери выше — до 8–10 метров. Упрощенный метод выбора: на каждые 10 метров протяженности контура принимают 0,6 метра напора. Для дома 100 м² с длиной труб 120 м минимальный требуемый напор составляет 120 × 0,6 / 10 ≈ 7,2 метра. На практике большинство производителей предлагают насосы с переменной скоростью, что позволяет адаптировать параметры к реальным условиям. Модели с частотным регулированием (инверторные) автоматически поддерживают постоянный перепад давления, снижая энергопотребление на 30–50 % по сравнению с фиксированной скоростью. Для частного дома оптимальным считается насос с диапазоном регулировки 3–6 м напора и производительностью до 2,5 м³/ч.

Многие современные насосы для отопления оснащены электронным блоком управления, поддерживающим функцию автоматической деаэрации. Кратковременное изменение скорости вращения выталкивает воздушные пузырьки из рабочего колеса, что облегчает запуск системы после заполнения теплоносителем.

Особенности выбора для теплого пола и ГВС

Контуры теплого пола проектируются с большим гидравлическим сопротивлением из-за значительной длины трубы (до 100–120 метров на петлю) и малого диаметра (16–20 мм). Скорость потока в них составляет 0,2–0,4 м/с, а требуемый расход — 0,1–0,3 м³/ч на петлю. Для многоконтурных коллекторных систем требуется повышенный напор (5–8 м) при относительно низкой производительности. Насосы для теплого пола обычно имеют режим «постоянной разности температур» или «постоянного напора», чтобы компенсировать неодинаковую длину петель. В системах горячего водоснабжения с рециркуляцией насос служит для поддержания температуры воды в точках водоразбора. Расход в таком контуре невелик (0,2–0,5 м³/ч), а напор определяется длиной и сопротивлением циркуляционного трубопровода. Корпус насоса для ГВС должен быть устойчив к коррозии, поэтому используются модели из бронзы, латуни или нержавеющей стали. Поскольку вода питьевого качества, санитарные нормы требуют применения материалов, не выделяющих вредных примесей. В этих условиях насосы с мокрым ротором в чугунном корпусе не допускаются к установке — чугун подвержен коррозии и выделяет микрочастицы.

Специфика выбора насосов для промышленных объектов

На промышленных объектах требования к насосному оборудованию принципиально отличаются от бытовых. Ключевые факторы — непрерывность работы (часто круглосуточная), высокая температура теплоносителя (до 140 °C в системах теплоснабжения) и агрессивная среда (щелочи, кислоты, эмульсии). Вместо единичных насосов применяются групповые установки с резервированием и плавным пуском.

Мощные насосы для крупных систем теплоснабжения

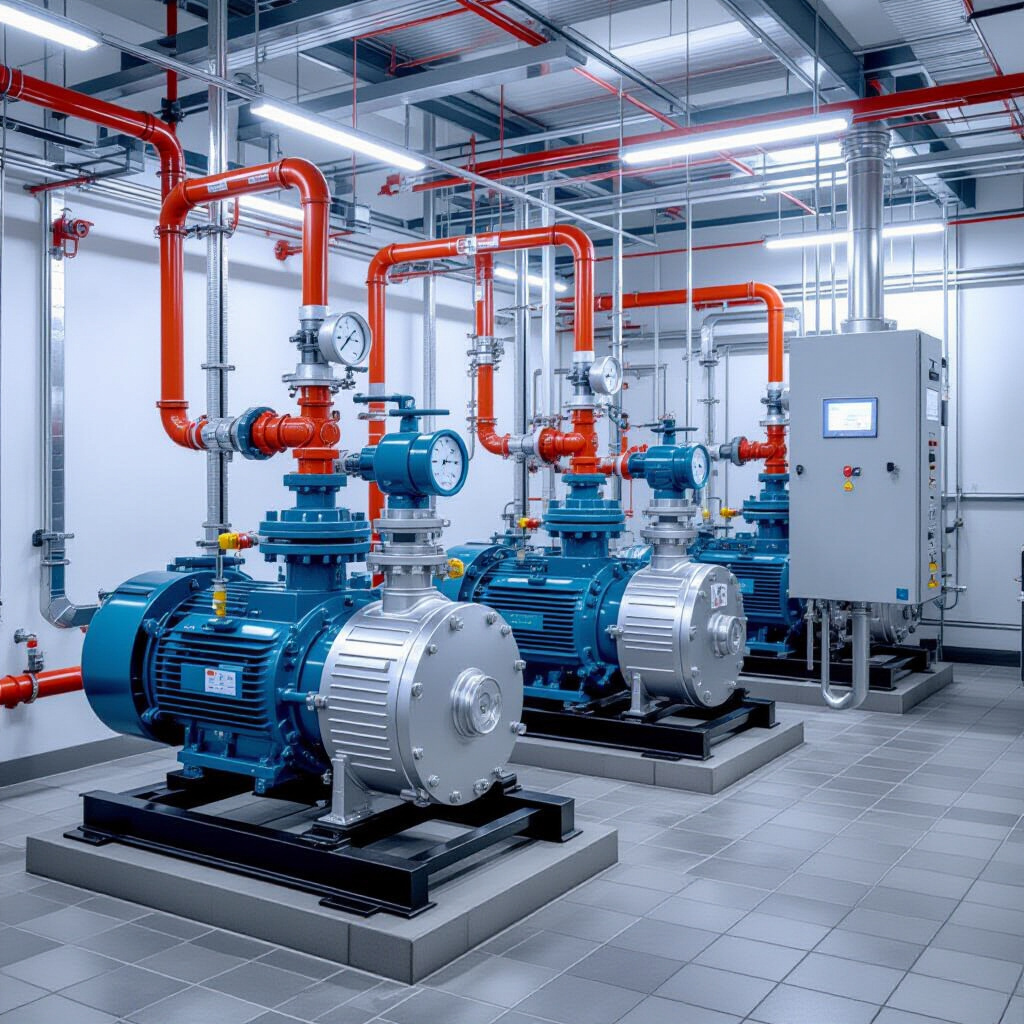

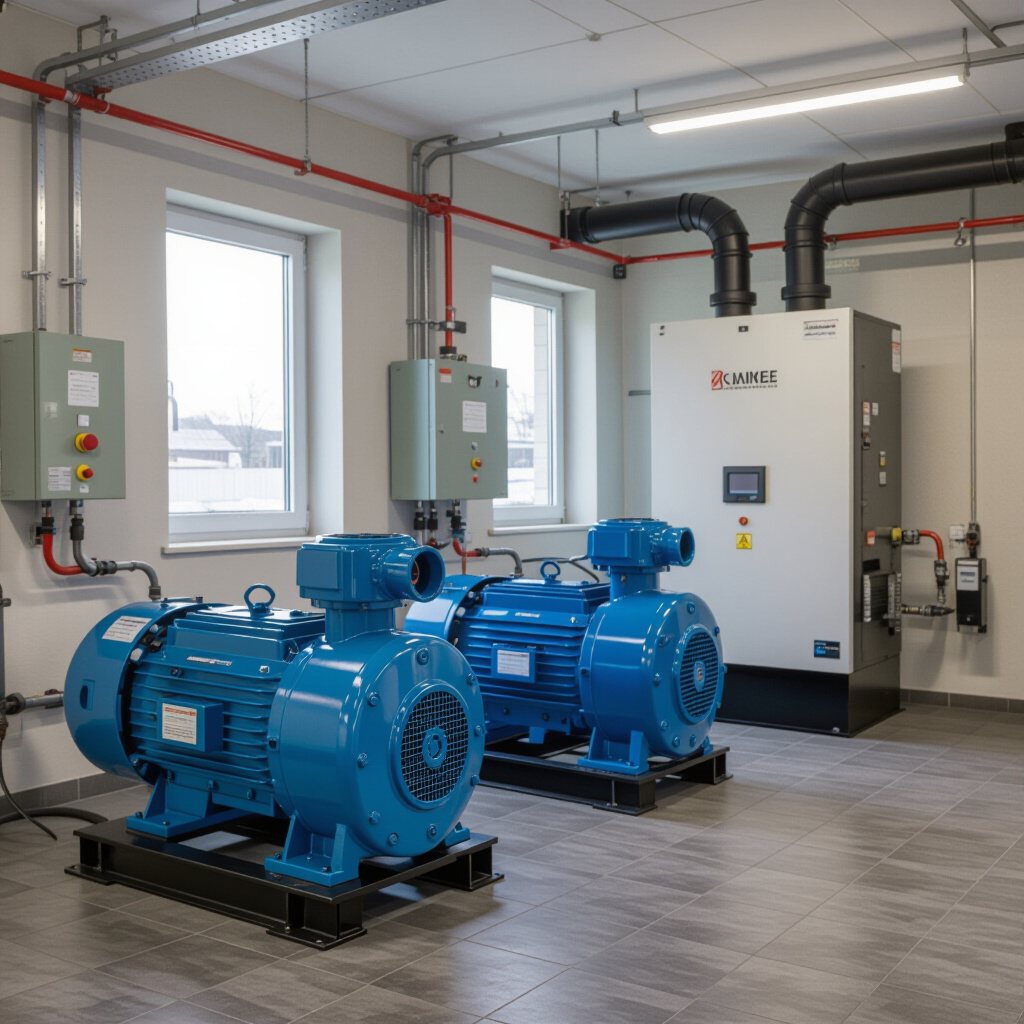

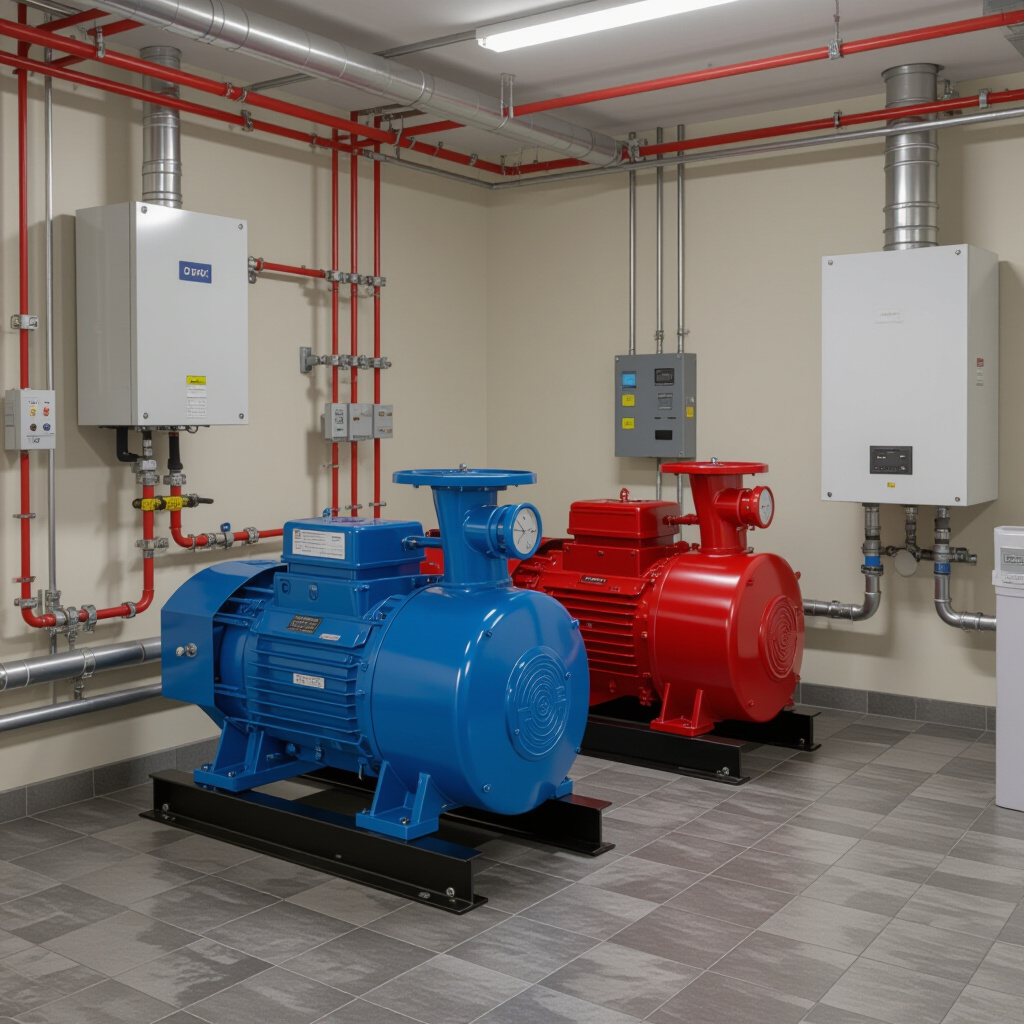

Для центральных тепловых пунктов (ЦТП), котельных и сетей теплоснабжения жилых кварталов используются насосы с сухим ротором в горизонтальном или вертикальном исполнении. Мощность двигателей варьируется от 2 до 75 кВт, частота вращения — от 1450 до 2950 об/мин. Рабочие колеса изготавливают из чугуна шаровидного графита (для воды до 130 °C) или из хромистой нержавеющей стали (для температуры выше 130 °C). Выбор основывается на данных гидравлического расчета тепловой сети: суммарный расход потребителей и потери давления на трение по магистральным трубопроводам. Для протяженных сетей напор может достигать 50–80 метров. При этом насосы работают с переменной производительностью: в часы пиковой нагрузки расход максимален, а в межсезонье возможна коррекция за счет частотного преобразователя. Экономия электроэнергии при использовании частотного привода в системах с переменной нагрузкой составляет 25–40 % по сравнению с дроссельным регулированием.

Насосы для систем охлаждения и технологических процессов

В промышленных системах охлаждения (чиллеры, оборотное водоснабжение, замкнутые контуры) насосы перекачивают холодную воду или низкотемпературные жидкости (до -35 °C — этиленгликоль, глицерин). Для таких условий корпус должен выдерживать как гидроудары при запуске, так и циклическое изменение температуры. Часто используются насосы из бронзы или нержавеющей стали, которые не подвержены коррозии под воздействием конденсата. В технологических процессах на химических, нефтеперерабатывающих и пищевых производствах к насосам предъявляются особые требования: взрывозащищенное исполнение (Ex-маркировка), герметичность (отсутствие утечек в атмосферу), устойчивость к агрессивным средам. Для кислот и щелочей применяются насосы с корпусом из ПВХ, ПП или фторопласта и рабочими колесами из керамики. Торцевые уплотнения в таких насосах выполняются из карбида кремния или карбида вольфрама — эти материалы выдерживают абразивный износ и контакт с химическими реагентами.

При выборе насоса для взрывоопасной зоны (например, категория 2G 2C T3 по ATEX) необходимо, чтобы конструкция исключала искрообразование при касании рабочих колес о корпус. Допуски в таких узлах составляют 0,3–0,5 мм, а материал колеса не должен создавать ударных искр.

Монтаж и эксплуатация циркуляционных насосов

Правильный монтаж напрямую влияет на ресурс и эффективность насоса. Даже качественное оборудование выйдет из строя преждевременно при нарушении правил установки или при игнорировании режимов работы.

Правила установки и обвязки

Насос с мокрым ротором для отопления монтируется на обратном трубопроводе перед входом в котел — в этой точке температура теплоносителя ниже, что увеличивает срок службы подшипников и обмотки. Вал двигателя должен располагаться строго горизонтально, чтобы воздушный колпак в корпусе не создавал воздушной пробки. На участке до и после насоса устанавливают шаровые краны для отключения и демонтажа без слива всей системы. Обязательные элементы обвязки:

• Фильтр грубой очистки (грязевик) перед насосом — защищает рабочее колесо и подшипники от абразивных частиц. Ячейка сетки — 0,5–0,8 мм.
• Обратный клапан — препятствует обратному току жидкости при отключении насоса (особенно важен в системах с несколькими насосами).
• Кран Маевского или автоматический воздухоотводчик — для удаления воздуха из корпуса при первом запуске.

Электрическое подключение выполняется через автомат с дифференциальным током срабатывания не более 30 мА. Фазный провод соединяется с клеммой L, нулевой — N, заземление — клемма PE. Для моделей с частотным регулятором не рекомендуется использовать УЗО без частотного фильтра — возможны ложные срабатывания из-за высокочастотных помех.

Обслуживание и типичные неисправности

Периодичность обслуживания зависит от типа насоса. Для моделей с мокрым ротором достаточно раз в год проверять состояние фильтра и при необходимости чистить его. Если в системе применяется антифриз, то контролируют его плотность и pH (рекомендуемый pH для пропиленгликолевых составов — 7,5–8,5). При снижении pH жидкость становится коррозионно-активной, что разрушает уплотнения. Три наиболее частые неисправности и их причины:

1. Насос гудит, но ротор не вращается — заклинивание из-за отложений солей или коррозии. В моделях с мокрым ротором используется пусковая кнопка на торце двигателя: при выключенном питании вал прокручивают отверткой через шлиц. Если не помогает — требуется разборка и промывка.
2. Снижение производительности при работе — засорение рабочего колеса или фильтра. При наличии частотного регулирования насос подает сигнал ошибки при падении расхода ниже порога. Визуальный осмотр и промывка колеса восстанавливают параметры.
3. Течь теплоносителя из корпуса — износ торцевого уплотнения (сухой ротор) или разрушение прокладки между корпусом и стаканом (мокрый ротор). У мокрых насосов течь возникает при повреждении корпуса из-за замерзания воды в неработающем контуре. Замена уплотнения требует демонтажа насоса и соблюдения моментов затяжки (обычно 3–5 Н·м).

При длительном простое (летний период) рекомендуется раз в месяц включать насос на 10–15 минут, чтобы предотвратить застойное заклинивание подшипников. Если система не используется всю зиму, теплоноситель необходимо слить или обеспечить подогрев в котельной до температуры не ниже +10 °C, чтобы избежать размораживания корпуса.
